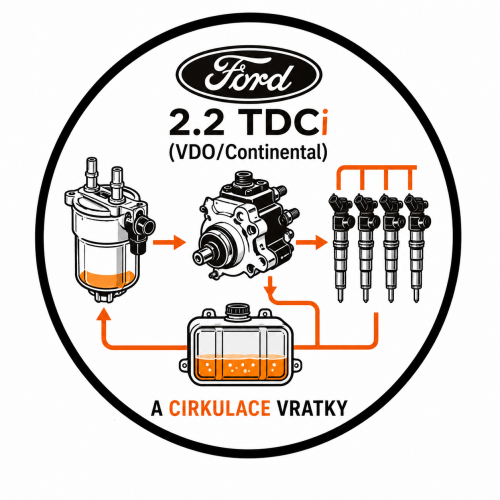

Ford 2.2 TDCi (VDO/Continental) a cirkulace vratky

Ford 2.2 TDCi (VDO/Continental) a cirkulace vratky: proč se kov šíří rychleji v chladu

Co je „teplotní ventil ve filtru“ a co dělá pod 50 °C

Ford v servisní dokumentaci pro Duratorq-TDCi (Puma) popisuje, že palivový filtr je vybaven teplotně řízeným ventilem pro vratné palivo („fuel return bypass valve“), aby se palivo rychleji ohřálo. Princip je jednoduchý:

Pod 50 °C je ventil plně otevřený a většina vratného paliva cirkuluje přes filtr zpět k palivovému čerpadlu.

Nad 50 °C se ventil zavře a vratné palivo se posílá zpět do nádrže, aby se palivo nepřehřívalo.

Praktický dopad v zimě: cokoliv, co je ve vratce (mikročástice kovu, jemný kal), má tendenci se víc „točit v malém okruhu“ (filtr ↔ čerpadlo) dřív, než se to naředí v nádrži.

Proč se kov v chladu může šířit rychleji

Když je zdroj kovu ve vysokotlaké části (HP čerpadlo / regulační prvky / vstřiky), část kontaminace se dostane do přepadu. V režimu <50 °C se přepad nevrací hned do nádrže, ale opakovaně prochází přes filtr a zpět k pumpě.
To má dva efekty:

Rychlá „re-cirkulace“ = kontaminace se rychleji dostane do dalších míst nízkotlaké části.

Filtr se stane „sběračem důkazů“ – v zimě často uvidíte kov na filtru dřív a ve větším množství, než by odpovídalo „jen“ běžnému průtoku do nádrže.

Jak to ovlivní nález ve filtru vs. v railu (a proč to umí mást)

Důležitá myšlenka: „kov ve filtru“ u těchto Fordů v zimě neznamená automaticky, že zdroj je v nádrži/podávacím čerpadle. Kvůli studené cirkulaci vratky může být filtr plný kovu i tehdy, když se kov tvoří až ve vysokotlaké části.

Zjednodušené čtení nálezů:

Kov hlavně ve filtru + kov i v railu → vysoké podezření na HP kontaminaci (už „prošlo“ do citlivých míst).

Kov ve filtru, ale rail čistý → může to být raná fáze / nebo se kov zachytává, ale pořád platí: bez vzorku z railu je to diagnosticky ošidné.

Kov před filtrem (z nádrže) + kov za filtrem → řešit i nízkotlakou část (nádrž, modul, hadice, filtr, netěsnosti).

Praktická diagnostika v zimě (rychle a bez zbytečných výměn)

Zohlednit teplotu paliva při diagnostice
Pokud řešíte nález kovu po studeném startu / v mrazech, počítejte s tím, že vratka mohla obíhat přes filtr.

Mapování vzorků (nejrychlejší cesta k pravdě)

vzorek před filtrem

vzorek za filtrem

vzorek z railu (kde to jde bezpečně)
To vám řekne „kde je kov poprvé“, a hlavně jestli už je kontaminovaná vysokotlaká část.

Kontrola filtru jako „sběrače důkazů“
Magnet test + vizuální kontrola sedimentu. V zimě berte nález ve filtru vážně, ale neberte ho jako automatický důkaz původu.

Pozor na odvzdušnění / běh na sucho
Ford zároveň výslovně upozorňuje, že vysokotlaké čerpadlo se maže palivem a nemá se otáčet víc než „ručním“ protočením, pokud není systém odvzdušněný a v čerpadle není palivo – jinak hrozí poškození.

DIESELCONTROL tip: v zimě dává obzvlášť smysl potvrdit stav mikroskopickým testem paliva z railové lišty na kov – protože filtr může být „špinavý“ i kvůli cirkulaci vratky a bez rail vzorku se snadno udělá špatný závěr.
